6XV18300E H10總線
6XV1830-0EH10 總線的應用
一、產品概述

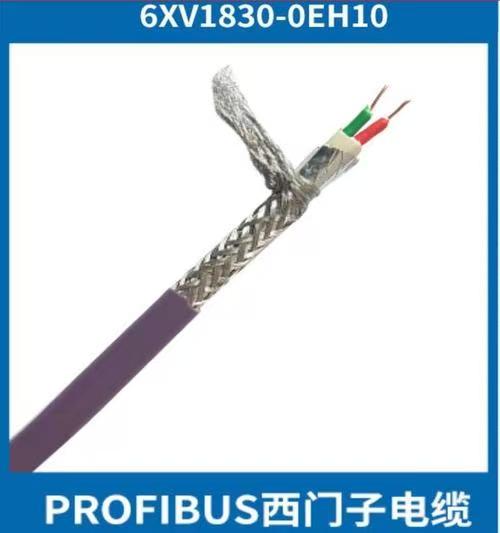

6XV1830-0EH10 是西門子 PROFIBUS - DP 總線電纜，屬于西門子工業通信網絡產品系列。PROFIBUS - DP（Decentralized Periphery）是一種廣泛應用于工業自動化領域的現場總線標準，主要用于實現現場設備（如傳感器、執行器、變頻器等）與控制器（如 PLC）之間的高速數據通信。6XV1830-0EH10 電纜專為 PROFIBUS - DP 網絡設計，具有優良的電氣性能和機械性能，能夠滿足工業現場復雜環境下的通信需求。
二、性能特點
電氣性能
傳輸速率高：支持高達 12 Mbps 的傳輸速率，能夠快速傳輸大量的現場數據，滿足工業自動化系統對實時性的要求。例如，在一些高速生產線中，需要實時采集和處理大量的傳感器數據，6XV1830-0EH10 電纜可以確保數據快速、準確地傳輸?shù)娇刂破鳌?/span>
抗干擾能力強：采用特殊的屏蔽結構和絕緣材料，能夠有效抵抗工業現場的電磁干擾，如電機啟動、變頻器運行等產生的干擾信號。其屏蔽層可以減少外界電磁場對電纜內部信號的影響，保證通信的穩定性。
信號衰減?。涸谝?guī)定的傳輸距離內，信號衰減較小，能夠確保信號的完整性和準確性。這使得電纜可以在較長的距離內實現可靠的通信，減少了信號中繼設備的使用，降低了系統成本。
機械性能
柔韌性好：電纜具有良好的柔韌性，便于在狹窄的空間內安裝和布線。在工業現場，設備布局往往比較復雜，需要電纜能夠靈活地彎曲和敷設，6XV1830-0EH10 電纜可以滿足這一要求。
耐磨耐腐蝕：護套材料具有良好的耐磨和耐腐蝕性能，能夠適應工業現場的惡劣環境。例如，在化工、冶金等行業，電纜可能會接觸到化學物質、油污和灰塵等，該電纜的護套可以有效保護內部的導體和絕緣層，延長電纜的使用壽命。
抗拉抗壓：具有一定的抗拉和抗壓性能，在安裝和使用過程中不易損壞。在拖鏈系統或經常受到外力作用的場合，電纜能夠保持穩定的性能。
三、應用場景
汽車制造行業
生產線自動化控制：在汽車生產線上，有大量的機器人、自動化設備和傳感器需要與 PLC 進行通信。6XV1830-0EH10 電纜可用于連接這些設備和控制器，實現生產過程的自動化控制。例如，機器人的運動控制、焊接設備的參數調整、傳感器的數據采集等都可以通過該電纜進行高速、可靠的通信。
質量檢測系統：用于連接質量檢測設備，如視覺檢測系統、尺寸測量設備等，將檢測數據實時傳輸?shù)娇刂浦行摹Ｍㄟ^對檢測數據的分析和處理，可以及時發現產品質量問題，并進行調整和改進。
食品飲料行業
灌裝生產線：在食品飲料的灌裝生產線上，需要準確控制灌裝量、速度和液位等參數。6XV1830-0EH10 電纜可用于連接灌裝機、流量計、液位傳感器等設備，實現數據的實時傳輸和控制。同時，該電纜的耐腐蝕性能可以適應食品飲料生產環境中的濕度和化學物質。
包裝設備：連接包裝機的各個部件，如封口機、貼標機等，實現設備的協同工作和數據共享。通過 PROFIBUS - DP 網絡，可以實現對包裝過程的自動化控制和監控，提高生產效率和產品質量。
能源電力行業
變電站自動化：在變電站中，需要對各種電氣設備（如斷路器、隔離開關、變壓器等）進行實時監測和控制。6XV1830-0EH10 電纜可用于連接這些設備的智能終端和變電站的監控系統，實現數據的快速傳輸和遠程控制。通過 PROFIBUS - DP 網絡，可以提高變電站的自動化水平和運行可靠性。
風力發電場：用于連接風力發電機組的各個部件，如發電機、變流器、傳感器等，實現機組的狀態監測和控制。在風力發電場中，環境條件較為惡劣，該電纜的耐候性和抗干擾能力可以確保通信的穩定性。
物流倉儲行業
自動化立體倉庫：在自動化立體倉庫中，有堆垛機、輸送機、穿梭車等設備需要與倉庫管理系統（WMS）進行通信。6XV1830-0EH10 電纜可用于連接這些設備和控制系統，實現貨物的自動存儲、檢索和運輸。通過 PROFIBUS - DP 網絡，可以提高倉庫的運營效率和管理水平。
分揀系統：連接分揀設備的各個部分，如分揀機、掃碼器等，實現貨物的快速分揀和準確配送。該電纜的高速傳輸性能可以滿足分揀系統對實時性的要求。
四、安裝與維護注意事項
安裝注意事項
布線規劃：在安裝前，應合理規劃電纜的布線路徑，避免電纜與其他強電線路或干擾源靠近。盡量將 PROFIBUS - DP 電纜與電源電纜分開敷設，如果須***交叉，應保持一定的距離，并采用垂直交叉的方式。
彎曲半徑：電纜的彎曲半徑應不小于電纜外徑的 6 - 10 倍，避免過度彎曲導致電纜損壞。在拖鏈系統中，應選擇合適的拖鏈尺寸和安裝方式，確保電纜在拖鏈內能夠自由彎曲。
屏蔽層接地：電纜的屏蔽層應可靠接地，以發揮屏蔽作用。接地電阻應符合相關標準要求，一般應小于 4Ω。
維護注意事項
定期檢查：定期對電纜進行檢查，查看電纜的外觀是否有損壞、磨損、老化等情況。如發現問題，應及時更換電纜。同時，檢查電纜的連接部位是否松動，確保連接的可靠性。
清潔保養：保持電纜表面的清潔，避免灰塵、油污等附著在電纜上。在有化學物質的環境中，應采取防護措施，防止化學物質對電纜的腐蝕。
故障排除：當 PROFIBUS - DP 網絡出現通信故障時，應及時排查故障原因?？梢允褂镁W(wǎng)絡診斷工具對電纜進行測試，檢查信號的傳輸質量。如果懷疑是電纜故障，可以采用替換法進行排查。
