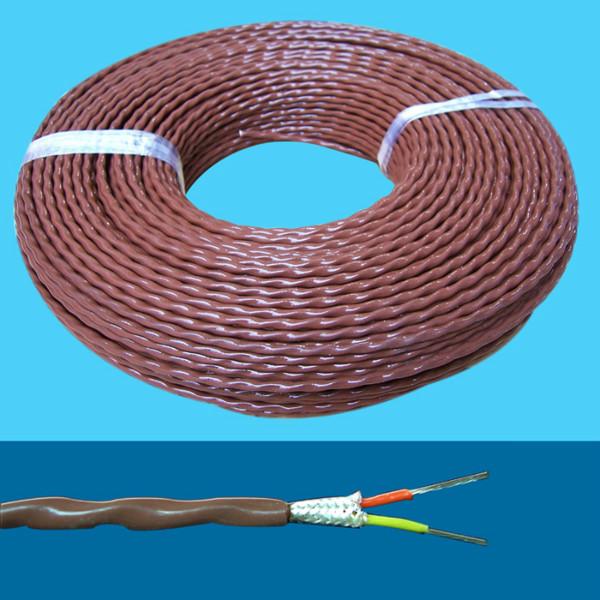

AFF,AFFB高溫電纜
作者：wbdl 添加時間：2022-06-07 20:43:07
產品型號： AFF,AFFB
產品價格： 電議 特價：電議
AFF,AFFB高溫線，其實AFFB為扁形電纜。
產品型號：AFF,AFFB
執行標準：Q/IRMV1－2008
產品特性：
1、額定電壓：300/500V
2、工作溫度：-60～+200℃/250℃

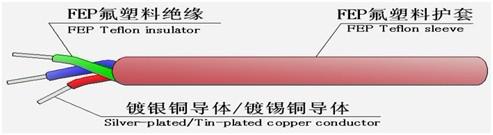

3、導 體：絞合鍍錫或鍍銀銅線
4、絕 緣：FEP（200℃）或PFA（250℃）鐵氟龍
5、護 套：FEP（200℃）或PFA（250℃）鐵氟龍
6、顏 色：紅/黃/蘭/白/黑/黃綠/棕/綠等
特點/用途：
具有優良的耐腐蝕性能，抗油、強酸、抗強堿、強氧化劑等；具有優良的電絕緣性能、耐高電壓、高頻損耗小、不吸潮、絕緣電阻大；具有優良的耐燃、耐老化性能、使用壽命長。
電子行業中，可用于溫度補償導線，耐低溫導線，高溫加熱導線，耐老化電線及阻燃電線；家用電器行業中，可用于空調機，微波爐，電子消毒柜，電飯堡，電子熱水瓶，電暖器，電烤箱，電炒鍋，燈具燈飾等的內部布線。
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
AFF產品技術參數（1）
芯數×截面 （mm2） | 導體結構 根數/線徑 | 絕緣 | 護套 | ||
| 厚度 | 外徑 | 厚度 | 外徑 | ||
| 2 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.20 |
| 3 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.30 |
| 4 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.60 |
| 5 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.80 |
| 6 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 3.10 |
| 7 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.15 |
| 10 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.0 |
| 12 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.20 |
| 19 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.35 | 5.0 |
| 2 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.25 | 2.50 |
| 3 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.25 | 2.60 |
| 4 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.25 | 2.90 |
| 5 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.25 | 3.20 |
| 6 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 3.60 |
| 7 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 3.60 |
| 10 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 4.60 |
| 12 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.30 | 4.70 |
| 19 × 0.2 | 7/0.20 | 0.20 | 1.0 | 0.40 | 5.80 |
| 2 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.10 |
| 3 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.20 |
| 4 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.65 |
| 5 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.10 |
| 6 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.50 |
| 7 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.50 |
| 8 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.90 |
| 10 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.0 |
| 12 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.20 |
| 19 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 7.30 |
| 2 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.30 |
| 3 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.40 |
| 4 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.0 |
| 5 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.40 |
| 6 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.80 |
| 7 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.80 |
| 8 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.30 |
| 10 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 6.40 |
| 12 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 6.60 |
| 19 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.50 | 8.0 |
| 2 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 4.0 |
| 3 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 4.0 |
| 4 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 4.70 |
| 5 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.35 | 5.30 |
| 6 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.35 | 5.80 |
| 7 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.35 | 5.80 |
| 10 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 7.60 |
| 12 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 7.90 |
| 19 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.50 | 9.50 |
| 2 × 1 | 19/0.26 | 0.25 | 1.80 | 0.30 | 4.20 |
| 3 × 1 | 19/0.26 | 0.25 | 1.80 | 0.35 | 4.30 |
| 4 × 1 | 19/0.26 | 0.25 | 1.80 | 0.35 | 5.10 |
| 5 × 1 | 19/0.26 | 0.25 | 1.80 | 0.35 | 5.60 |
| 6 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.20 |
| 7 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.20 |
| 8 × 1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 |
| 10 × 1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 8.20 |
| 12 × 1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 8.50 |
| 19 × 1 | 19/0.26 | 0.25 | 1.80 | 0.60 | 10.20 |
| 24 × 1 | 19/0.26 | 0.25 | 1.80 | 0.70 | 12.40 |
| 2 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.35 | 5.20 |
| 3 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.35 | 5.30 |
| 4 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 6.20 |
| 5 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 6.80 |
| 6 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 7.50 |
| 7 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 7.60 |
| 8 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 8.40 |
| 10 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 10.0 |
| 12 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 10.40 |
| 19 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.60 | 12.50 |
| 2 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 6.40 |
| 3 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 6.40 |
| 4 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 7.60 |
| 5 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 10.30 |
| 6 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 9.40 |
| 7 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 9.40 |
| 10 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.60 | 12.40 |
| 12 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.60 | 12.80 |
| 19 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.70 | 15.40 |
AFFB（扁形）產品技術參數（2）
芯數×截面 （mm2） | 導體結構 根數/線徑 | 絕緣 | 護套 | 20 ℃時導體直流電阻 （Ω/km） | ||
| 厚度 | 外徑 | 厚度 | 外徑 | |||
| 2 × 0.03 | 1/0.20 | 0.10 | 0.40 | 0.15 | 0.7*1.1 | 560 |
| 2 × 0.05 | 1/0.25 | 0.10 | 0.45 | 0.15 | 0.75*1.20 | 386.9 |
| 2 × 0.07 | 1/0.30 | 0.15 | 0.60 | 0.25 | 1.10*1.70 | 245 |
| 2 × 0.12 | 1/0.40 | 0.20 | 0.80 | 0.20 | 1.20*2.0 | 146.9 |
| 2 × 0.2 | 1/0.50 | 0.25 | 1.0 | 0.25 | 1.50*2.50 | 94 |
| 2 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 1.40*2.20 | 150 |
| 3 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 1.45*3.20 | 150 |
| 4 × 0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 1.45*4.0 | 150 |
| 2 × 0.2 | 7/0.20 | 0.15 | 0.90 | 0.25 | 1.40*2.30 | 83.5 |
| 3 × 0.2 | 7/0.20 | 0.15 | 0.90 | 0.30 | 1.40*3.30 | 83.5 |
| 4 × 0.2 | 7/0.20 | 0.15 | 0.90 | 0.30 | 1.40*4.20 | 83.5 |
| 2 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 1.90*3.20 | 49.5 |
| 3 × 0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 1.90*4.50 | 49.5 |
| 2 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 1.90*3.30 | 36.0 |
| 3 × 0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 2.0*4.80 | 36.0 |
| 2 × 0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 2.30*4.0 | 22.7 |
| 2 × 1 | 19/0.26 | 0.25 | 1.80 | 0.30 | 2.40*4.20 | 19 |
| 2 × 1.5 | 19/0.32 | 0.30 | 2.25 | 0.30 | 2.85*5.10 | 11.7 |
| 2 × 2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 3.60*6.40 | 6.86 |
