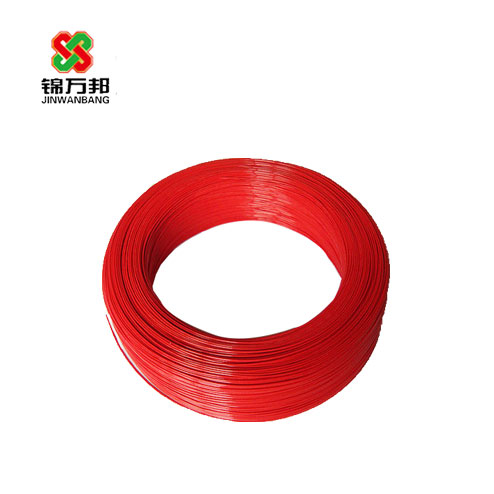

氟塑料絕緣耐高溫電纜
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
1、用途：
氟塑料絕緣耐高溫電纜適用于電廠、航空、鋼鐵、石油、化工等以及其他一些工作溫度在150℃以下，200℃以下以下的控制、監控回路的輸配電以及作電器儀表及自動化控制系統的信號傳輸線。。
2：使用條件：
(1)、額定電壓（U0/U）：耐高溫控制電纜為：450/750V，耐高溫電力電纜為0.6/1kV。
(2)、很低環境溫度：固定敷設-40℃,非固定敷設-15℃。
(3)、敷設安裝電纜時的很小彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
3、型號、名稱、使用范圍：見表1
表1
| 型 號 | 名 稱 | 備 注 |
| KFV， ZR-KFV | 氟塑料絕緣105℃聚氯乙烯護套（阻燃）控制電纜 | 1、電纜導體長期工作溫度105℃， 2、敷設在環境溫度為-40～105℃的場合中。 |
| KFVP， ZR-KFVP | 氟塑料絕緣105℃聚氯乙烯護套編織屏蔽（阻燃）控制電纜 | |
| KFV22，ZR-KFV22 | 氟塑料絕緣105℃聚氯乙烯護套鋼帶鎧裝（阻燃）控制電纜 | |
| FV， ZR-FV | 氟塑料絕緣105℃聚氯乙烯護套（阻燃）電力電纜 | |
| FV22， ZR-FV22 | 氟塑料絕緣105℃聚氯乙烯護套鋼帶鎧裝（阻燃）電力電纜 | |
| KFF， ZR-KFF | 氟塑料絕緣和護套耐高溫（阻燃）控制電纜 | 1、電纜導體長期工作溫度200℃， 2、敷設在環境溫度為-40～200℃ 的場合中。 |
| KFFP， ZR-KFFP | 氟塑料絕緣和護套編織屏蔽耐高溫（阻燃）控制電纜 | |
| KFF22，ZR-KFF22 | 氟塑料絕緣和護套鋼帶鎧裝耐高溫（阻燃）控制電纜 | |
| FF， ZR-FF | 氟塑料絕緣和護套耐高溫（阻燃）電力電纜 | |
| FF22， ZR-FF22 | 氟塑料絕緣和護套鋼帶鎧裝耐高溫（阻燃）電力電纜 |
注：① 耐高溫控制電纜的導體材料可用銅芯或鍍錫銅芯，屏蔽型式可用鍍錫屏蔽，訂貨時在合同中應注明。
② 根據用戶要求可生產氟塑料絕緣和護套耐高溫計算機屏蔽電纜，具體技術參數另行提供。
4、產品規格：見表2～表3
表2 耐高溫控制電纜
| 型 號 | 額定電壓 V | 導體標稱截面 mm2 | ||||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |||
| 芯 數 | ||||||||||
KFV， ZR-KFV KFF， ZR-KFF KFVP， ZR-KFVP KFFP， ZR-KFFP | 450/750 | 2～61 | 2～14 | 2～10 | ||||||
KFV22，ZR-KFV22 FF22， ZR-FF22 | 7～61 | 4～61 | 4～14 | 4～10 | ||||||
注：推薦的芯數：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
表3 耐高溫電力電纜
| 型 號 | 額定電壓kV | 芯 數 | 導體標稱截面 mm2 |
FV， ZR-FV FF， ZR-FF FV22，ZR-FV22 FF22，ZR-FF22 | 0.6/1 | 1 | 1.5～300 |
| 2，3，4 | 1.5～240 | ||
| 3+1 | 4～240 | ||
| 4+1 | 4～185 | ||
| 3+2 | |||
| 5 | 1.5～185 |
5、技術要求
(1)、導體結構及導體直流電阻：
耐高溫控制電纜符合〈聚氯乙烯絕緣和護套（阻燃）控制電纜〉表3規定。
耐高溫電力電纜符合〈0.6/1kV聚氯乙烯絕緣和護套（阻燃）電力電纜〉表4規定。
(2)、成品電纜能經受交流50HZ、3000V、5min的耐壓試驗，不擊穿。
(3)、電纜阻燃性能符合GB/T18380-2001標準規定。
(4)、電纜規格、外形尺寸和重量另行提供。
6、交貨要求：
(1)、電纜制造長度用不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨總長度的10%，計量誤差為±0.5%；
(2)、根據雙方協議，允許任何長度的電纜交貨。
